  4. T-FLEX ЧПУ. 2D

T-FLEX ЧПУ. 2D

T-FLEX ЧПУ 2D - это интегрированный с T-FLEX CAD модуль, который позволяет технологу-программисту создавать траектории обработки, опираясь на двухмерную геометрию (штриховки или 2D-пути). Траектория поддерживает линейную и круговую интерполяцию с заданной точностью.

Программа T-FLEX ЧПУ построена по модульному принципу. Обязательным является наличие базового модуля программы T-FLEX ЧПУ 2D, к которому можно подключить любой набор из модулей выбранных обработок:

  • Электроэрозионная
  • Лазерная
  • Токарная
  • Сверлильная
  • 2.5-D фрезерная

Подробное описание

Выберите вариант поставки

T-FLEX ЧПУ. 2D Локальная версия
! Электронная лицензия. Требуется предоплата. T-FLEX ЧПУ. 2D требует наличия лицензии на T-FLEX CAD или T-FLEX CAD 2D+.
  • Артикул TopS5751838
  • Платформа Windows
  • Тип поставки Электронная
  • Срок действия Бессрочно
  • Язык интерфейса Английский
  • Срок поставки 3-14 рабочих дней

Доставка - бесплатно

Запрос цены
T-FLEX ЧПУ. 2D Токарная обработка Локальная версия
! Электронная лицензия. Требуется предоплата. T-FLEX ЧПУ. 2D требует наличия лицензии на T-FLEX CAD или T-FLEX CAD 2D+.
  • Артикул TopS1000522
  • Платформа Windows
  • Тип поставки Электронная
  • Срок действия Бессрочно
  • Язык интерфейса Английский
  • Срок поставки 3-14 рабочих дней

Доставка - бесплатно

Запрос цены
T-FLEX ЧПУ. 2D Лазерная обработка Локальная версия
! Электронная лицензия. Требуется предоплата. T-FLEX ЧПУ. 2D требует наличия лицензии на T-FLEX CAD или T-FLEX CAD 2D+.
  • Артикул TopS1030226
  • Платформа Windows
  • Тип поставки Электронная
  • Срок действия Бессрочно
  • Язык интерфейса Английский
  • Срок поставки 3-14 рабочих дней

Доставка - бесплатно

Запрос цены
T-FLEX ЧПУ. 2D модуль Базовый Локальная версия
! Электронная лицензия. Требуется предоплата. T-FLEX ЧПУ. 2D требует наличия лицензии на T-FLEX CAD или T-FLEX CAD 2D+.
  • Артикул TopS7988843
  • Платформа Windows
  • Тип поставки Электронная
  • Срок действия Бессрочно
  • Язык интерфейса Английский
  • Срок поставки 3-14 рабочих дней

Доставка - бесплатно

Запрос цены

Базовый модуль программы T-FLEX ЧПУ

Наличие базового модуля программы T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, редактор пользовательских машинных циклов, имитатор обработки, инструменты по настройке системы, контекстная помощь.

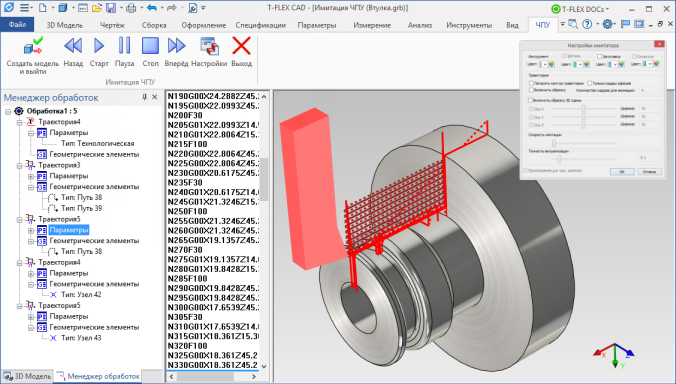

Менеджер обработок, встроенный имитатор, лента ЧПУ




Редактор режущих инструментов в T-FLEX ЧПУ



Редактор табличных постпроцессоров

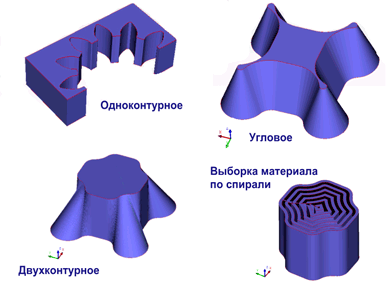

Mодуль электроэрозионной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на электроэрозионных станках.

Поддерживаются следующие стратегии обработки:

  • одноконтурное резание
  • угловое резание
  • двухконтурное резание
  • выборка металла по спирали

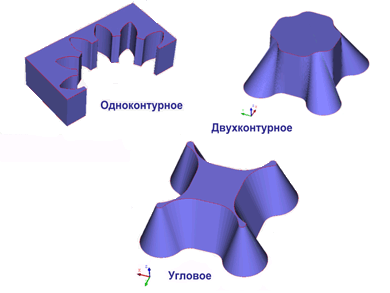

Модуль лазерной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ для станков с лучевым методом обработки (лазерных, плазменных, гидроструйных, термической резки).

Поддерживаются cледующие стратегии обработки:

  • одноконтурное резание
  • угловое резание
  • двухконтурное резание.


Модуль токарной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках токарной группы.

Поддерживаются следующие группы стратегий обработки:

  • точение контура
  • снятие припуска
  • точение кармана
  • точение канавки
  • точение резьбы
  • осевое сверление
  • машинные циклы: EXCEL, 2Р22, NC31, NCT, а также циклы созданные пользователем.




Токарная обработка



Модуль сверлильной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках сверлильной группы.

Поддерживаются следующие стратегии обработки:

  • простое сверление;
  • глубокое сверление;
  • машинные циклы: OLIVETTI, BRADLEY, MAHO, EXCEL, 2C42, Размер-2М, FANUC, Э2000 CNC, VECTOR 90, а также циклы созданные пользователем.




Сверлильная обработка



Модуль 2.5D фрезерной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Поддерживаются следующие стратегии обработки:

  • фрезерование плоскости
  • фрезерование контура
  • фрезерование кармана
  • фрезерование винтовой канавки

Специальной командой данного модуля на панели ЧПУ 2D вынесена возможность гравировки текста. Задание траектории обработки происходит по элементу чертежа типа «Текст».


Гравировка текста
