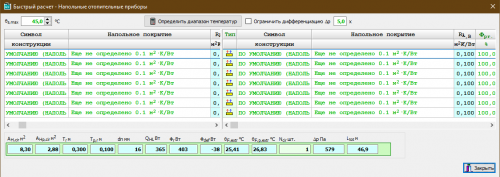

Функция быстрого расчета напольных отопительных приборов

Данная функция позволяет выполнять текущий расчет группы напольных отопительных приборов во время их проектирования, еще перед полным расчетом всей системы. Благодаря этому решению можно проверять влияние заданных данных на результаты расчета (напр., температура подающего теплоносителя, конструкция напольного отопительного прибора, диаметр трубопроводов, шаг укладки трубопроводов, разделение напольного отопительного прибора на несколько контуров и т.д.)

Функция быстрого расчета напольных отопительных приборов позволяет определить:

• допускаемый диапазон температуры подающего теплоносителя для определенных отопительных приборов,
• предельную температуру подающего теплоносителя для определенной группы отопительных приборов,
• рекомендуемого деления спиралей в целях обеспечения условий максимального гидравлического сопротивления и максимальной длины трубопроводов,
• рекомендуемого деления спиралей в целях ограничения дифференциации сопротивлений между спиралями, а также облегчения выполнения гидравлического баланса системы.

Импорт строительных подоснов в формате PDF

Программа Audytor позволяет импортировать рисунки из файлов, сохраненных во многих популярных форматах. Для технических рисунков наиболее распространенными являются форматы DWG и DXF. Однако, на практике подавляющее большинство технической документации сохраняется в файлах PDF, не смотря на то, что этот формат является общим форматом, а не форматом для технических рисунков. Поэтому, обновленная версия программы Audytor SET поддерживает импорт строительных подоснов, сохраненных в формате PDF.

Рисование контуров напольного отопительного прибора

В обновленной версии программы расширены опции автоматического рисования контуров напольного отопительного прибора. Пользователь может выбрать один из способов рисования контура:

• по часовой стрелке,
• против часовой стрелки,
• меандром.

Кроме этого пользователь может редактировать (корректировать) форму контура, созданную программой.

Новое графическое оформление программы

Программа имеет измененное графическое оформление, которое касается как стиля, так и расположения окон. Все это позитивно сказывается на их читабельности.

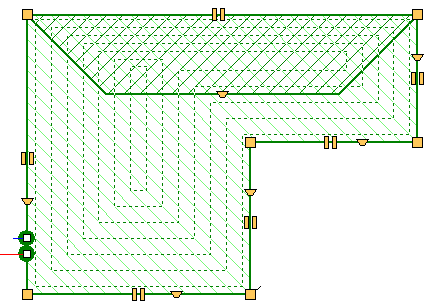

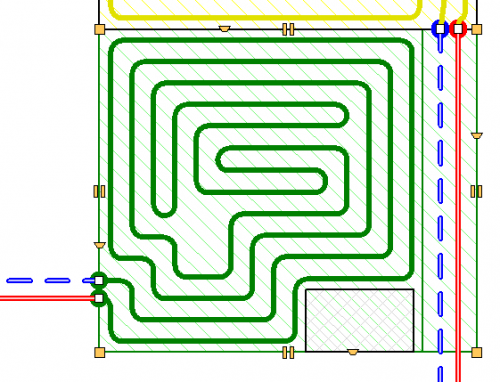

Механизм определения эффективно греющей площади напольных отопительных приборов

Механизм автоматического генерирования спиралей напольного отопительного прибора дополнен функцией, позволяющей определять эффективно греющую площадь напольного отопительного прибора. Раскладка трубопроводов может покрывать всю поверхность напольного отопительного прибора или «обходить» коллектор и подключения других приборов. Возможно также определять зоны, в которых не будут проложены трубопроводы без изменения формы напольного отопительного прибора.

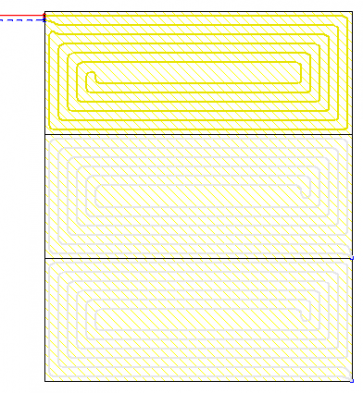

Разделение и соединение греющих полей, помещений и многоугольников

Инструменты, позволяющие быстро делить и соединять многоугольники, определяющие греющие поля.

Одно поле может быть разделено на два или три равных поля – как горизонтально, так и вертикально. Пользователь может также указать разделяющую линию, используя ломаную. Добавлена также возможность соединения нескольких греющих полей в одно поле.

Эти функции особенно пригодны в случае проектирования теплого пола, но они могут оказаться пригодными также при делении и соединении других многоугольников (напр., зон помещений).

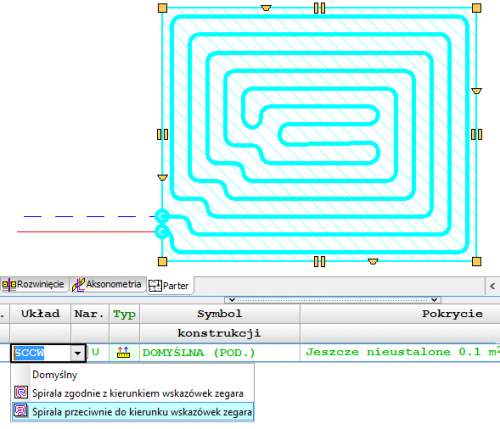

Определение направления рисования контура

Программа дает возможность определить направление рисования контура напольного отопительного прибора по часовой стрелке или против нее.

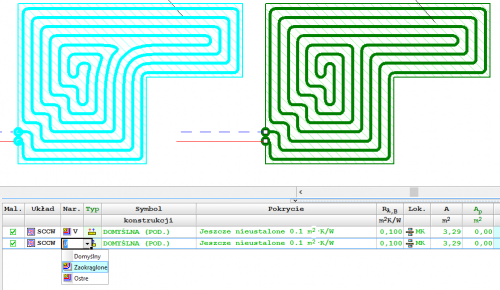

Выбор способа укладки трубопроводов в вогнутых углах

В зависимости от формы помещения и выбранного способа укладки трубопроводов напольного отопительного прибора возможно определить способ рисования трубопроводов, обходящих вогнутые углы.

Вспомогательные линии для ручного рисования спирали

В случае выключения опции автоматического генерирования спирали напольного отопительного прибора, программа отобразит вспомогательные линии для ручного рисования трубопроводов. Эти линии рисуются с учетом заранее определенного шага и с учетом граничной зоны.

Вставка греющего поля возле курсора

Функция автоматической вставки греющего пола в зону помещения (т.н. вставка возле курсора).

Отображение неподключенных греющих полей

Греющие поля перед их подключением к трубопроводам отображаются менее интенсивно, благодаря чему сразу можно увидеть, какие поля нуждаются в подключении, а какие нет.

Расширение набора схем смесительных групп

Расширение набора смесительных групп посредством включения возможности локального подмеса в коллекторе.

Рисунок в рисунке

Возможность вставить на рисунке фрагмент другого рисунка. Это помогает создавать более развернутую техническую документацию.

Вставка фрагмента рисунка DWG

Возможность использовать один файл DWG, который содержит архитектурные планы многих этажей.

Пользователь может указать, какие фрагменты файла DWG должны использоваться на определенных этажах, а затем он может точно определить их место расположениия, применив инструменты для точного перемещения.
