Гидросистема Гидро + Термо + Выбор диаметров

• Программа гидравлического и теплового расчёта трубопроводных систем
• Поверочный гидравлический расчёт с учетом потерь тепла
• Поверочный и проектный гидравлический расчёт (с выбором диаметров) в изотермических условиях

Программа «Гидросистема» предназначена для проведения тепловых и гидравлических расчетов, а также выбора диаметров трубопроводов, перекачивающих жидкие или газообразные продукты, а также газо-жидкостные смеси.

"Гидросистема" - программа широкого применения, которая может использоваться при проектировании и реконструкции объектов в энергетике, нефтеперерабатывающей и нефтехимической, газовой, нефтяной, химической и других отраслях промышленности, для расчета технологических, магистральных трубопроводов, тепловых, газораспределительных и других инженерных сетей. Программа позволяет рассчитывать надземные, подземные и комбинированные трубопроводные системы произвольной сложности (в том числе с кольцевыми участками). Результаты расчета помогают правильно выбрать насосы, компрессоры, регулирующие и предохранительные клапаны, обеспечить работоспособность трубопроводных систем и оптимизировать капитальные затраты. Программа развивалась более 30 лет с учетом опыта эксплуатации в десятках фирм России и СНГ.

Программа производит несколько видов расчетов:

• гидравлический расчет изотермического течения (без расчета изменения температуры продукта);
• проектный расчет (выбор диаметров);
• теплогидравлический расчет (с расчетом изменения температуры продукта и теплопотерь в окружающую среду);
• расчет переходных процессов (гидроудара).

В зависимости от заданных пользователем исходных данных (давлений в источниках и потребителях, расходов и температуры продукта, его состава или теплофизических свойств, схемы трубопровода с местными сопротивлениями) и выбранного вида расчета программа позволяет решать различные задачи:

• подбор диаметров ветвей трубопровода и его изотермический расчет по начальным и конечным давлениям и расходам по ветвям (проектный расчет);
• расчет пропускной способности трубопровода (распределения расходов по ветвям) по начальным и конечным давлениям;
• поверочный изотермический расчет трубопровода «по ходу потока» (расчет конечных давлений по известным начальным) и «против потока» (расчет начальных давлений по заданным конечным);
• разнообразные варианты и комбинации расчетов.

Модуль теплового расчета позволяет совместно с гидравлическим расчетом проводить тепловой расчет трубопроводов. При этом могут быть заданы и учтены изменяющиеся по ходу трубопровода условия окружающей среды, материал стенки, расположение (на улице, в помещении, под землей в канале или в грунте, в туннеле), материал и толщина изоляции, материал покровного слоя. В программу включена база данных материалов тепловой изоляции (идентичная БД программы «Изоляция») и инструменты её пополнения и корректировки пользователем.

Расчет двухфазных газо-жидкостных потоков

Модуль расчета двухфазного течения позволяет проводить поверочный расчет двухфазного течения, в том числе совместно с тепловым расчетом и с расчетом массообмена между фазами. Определяются режимы двухфазного течения, истинное объемное газосодержание, параметры течения каждой из фаз. Программа самостоятельно отслеживает переход двухфазного течения в однофазное и наоборот. Пользователь может гибко управлять использованием программой различных расчетных методик для расчета двухфазного течения.

Модуль расчета гидроудара позволяет проводить расчет переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных событиями закрытия и открытия арматуры, останова и запуска насосов, и различными их сочетаниями. Модуль позволяет пользователю понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации. Начальное установившее течение рассчитывается с помощью расчета изотермического течения (поверочного или проектного) или теплогидравлического расчета. Определяет и выводятся в динамике (в том числе на расчетной схеме трубопровода) давления, напоры, расходы и скорости продукта, а также максимальные и минимальные значения давления за рассчитанное время.

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pureпредоставляется действующим пользователям Гидросистемы бесплатно.

Пользовательский интерфейс программы прост и интуитивно понятен. Графическое окно программы обеспечивает наглядное отображение расчетной схемы трубопровода. В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений. Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов. Поддерживается специальный режим ввода и отображения расчетной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчетов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчетной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.
Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчета обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений. Результаты расчета можно отобразить на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.

Вместе с программой поставляются:

• Библиотека СТАРС, предназначенная для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей. База данных программы содержит свыше 1600 веществ. СТАРС позволяет автоматически проводить расчет фазового равновесия и проверку агрегатного состояния продукта;
• Библиотека GERG-2008, предназначенная для расчета теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008;
• Модуль WaterSteamPro уточненного расчета теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, который позволяет повысить точность расчета водо- и паропроводов (рекомендован РАО ЕЭС для использования в энергетике);
• Модуль “Строительная климатология”, который на основе данных «СП 131.13330.2012

Строительная климатология» (актуализированной версии СНиП 23-01-99) позволяет определить климатические параметры населенного пункта, где находится объект.

Для расчета теплофизических свойств и фазового равновесия программа может использовать также поставляемую отдельно мощную термодинамическую библиотеку Simulis Thermodynamics фирмы ProSim.

Для распечатки исходных данных и результатов расчета в программу встроен генератор отчетов, позволяющий как вывести отчеты сразу на печать, так и предварительно просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты поставляются с оформлением по стандарту СПДС, пользователи могут настроить их формат (например, изменить штамп, добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

Для расчета тепловых сетей в программу включена возможность автоматического построения пьезометрических графиков в MS Excel по результатам расчета.

В программе предусмотрена возможность импорта схемы трубопроводов из различных систем графического проектирования через файл формата PCF, импорта из проектов и экспорта в проекты программы СТАРТ, импорта из файлов открытого формата (с помощью которого можно настроить импорт данных в программу из любой объектно-ориентированной модели). Вместе с программой поставляется модуль выгрузки данных из программы PDMS в файлы открытого формата для последующего импорта в Гидросистему. Также предусмотрен экспорт схемы трубопровода в формат DXF.

Программа имеет сертификат соответствия СП 41-103-2000 и СТО Газпром 2-3.5-051-2006.

Обеспечивается оперативное и качественное сопровождение пользователей.

Программа работает на Intel-совместимых ПЭВМ в среде Windows XP/Vista/7/8/10.

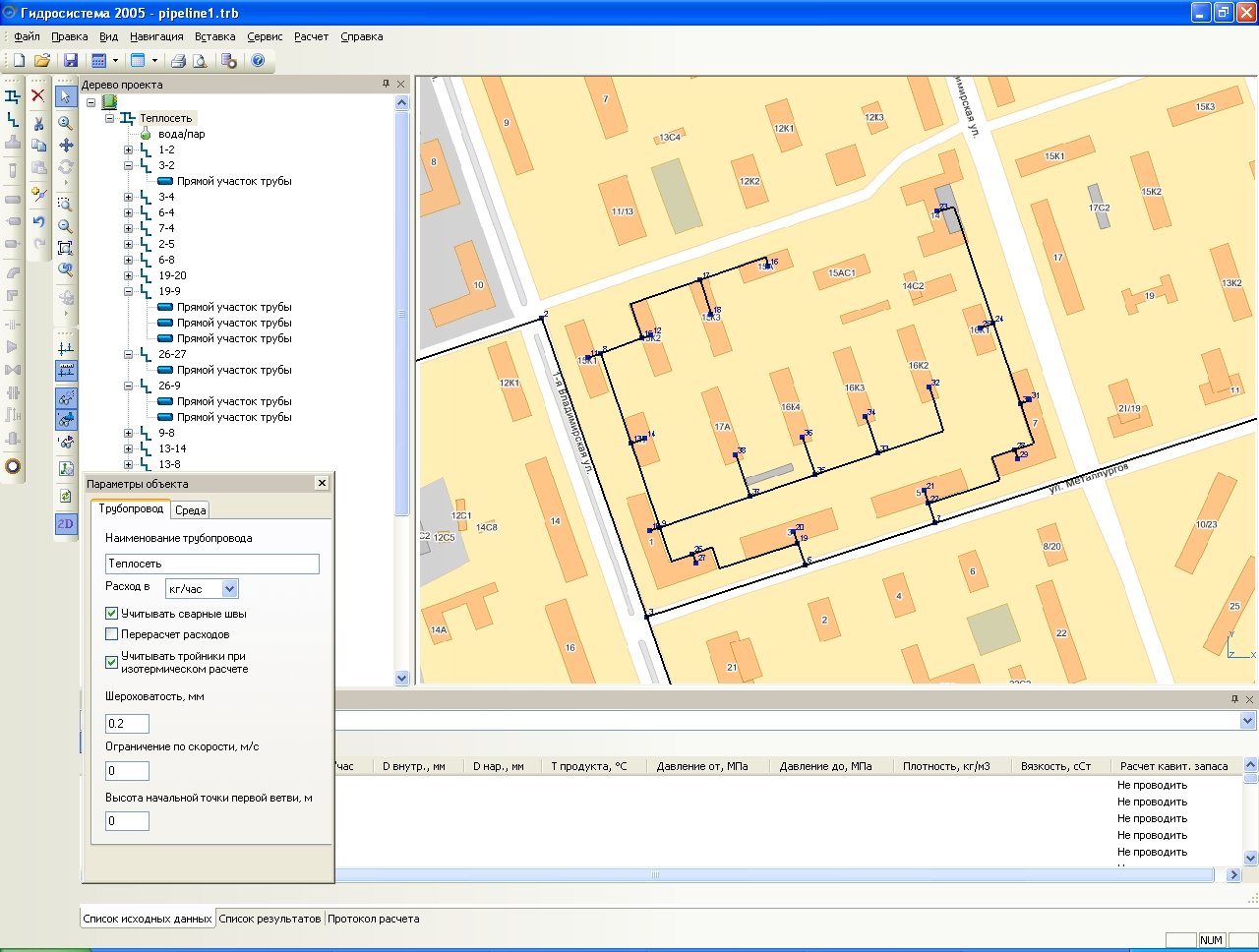

Построение трубопровода тепловой сети на подложке

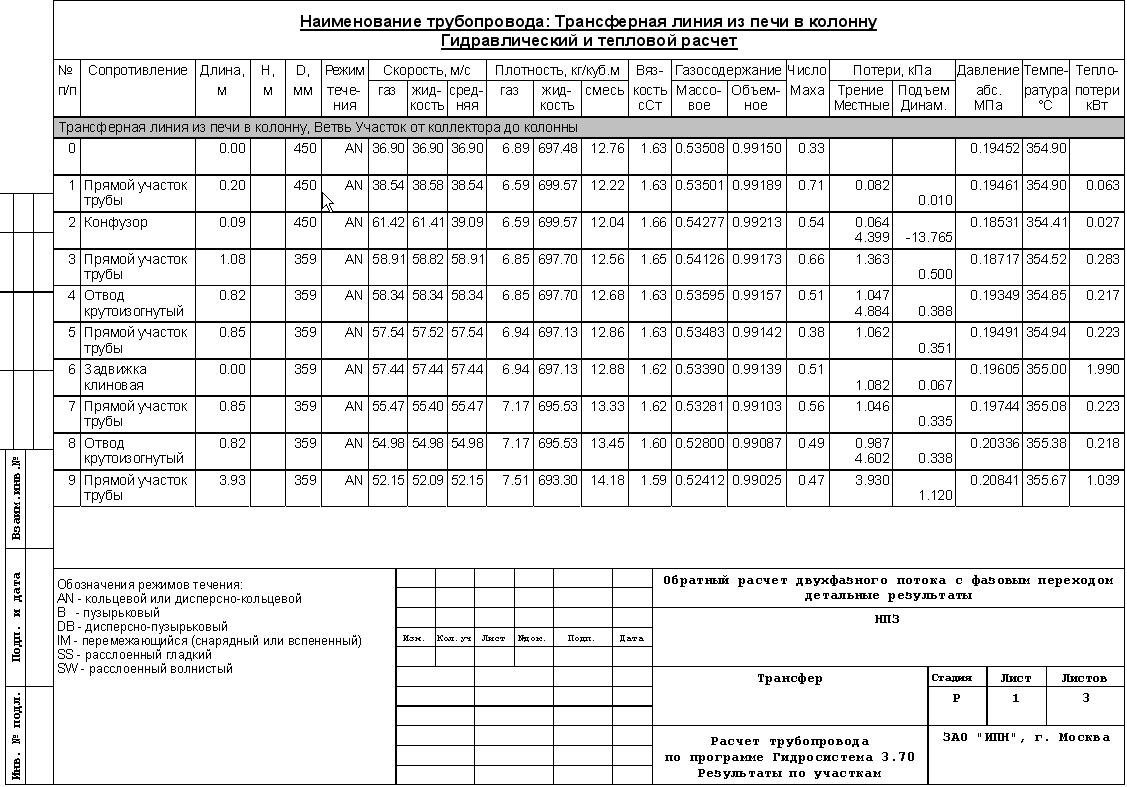

Результаты расчета (потери давления)

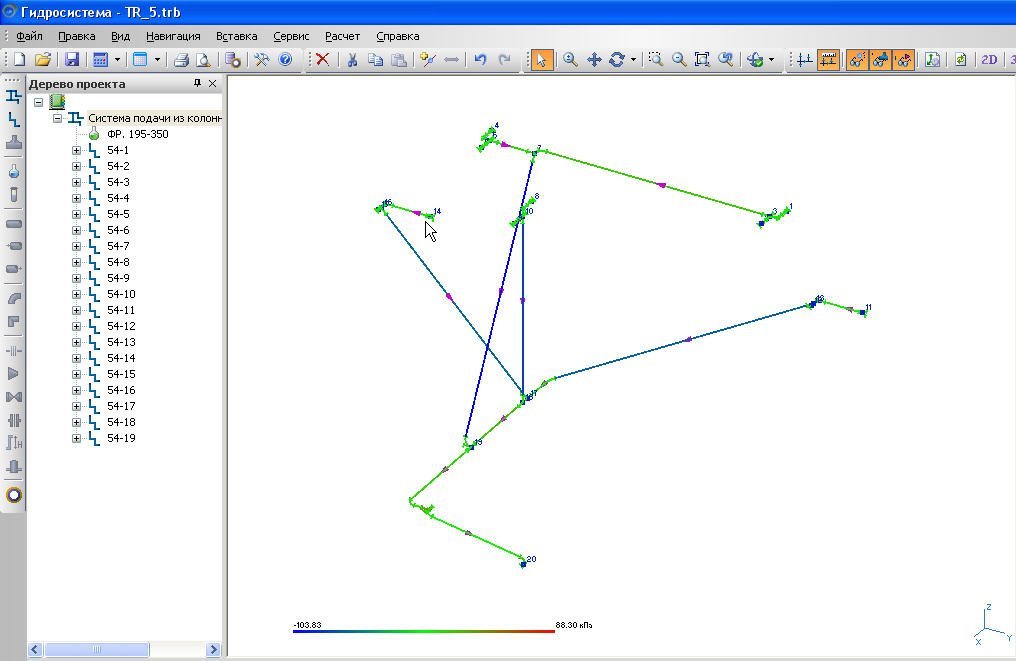

Графическое отображение потерь давления на схеме трубопровода в программе
