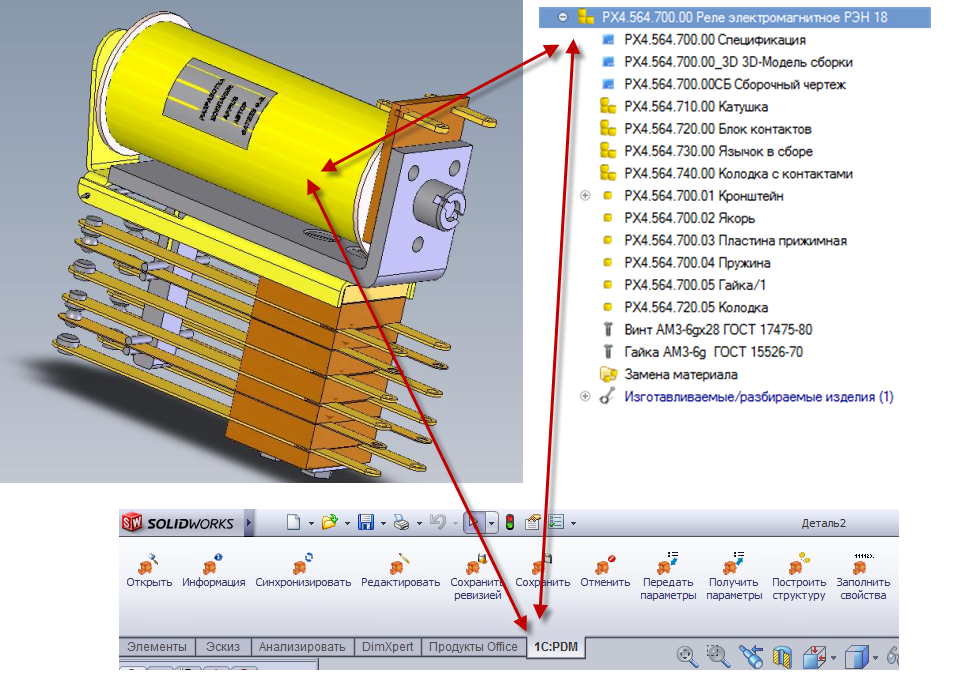

Заполнение структуры изделия возможно из сформированной конструктором в CAD-системе трехмерной модели. Базовая часть этой модели в 1С:PDM размещается полностью автоматически при помощи соответствующего PLM-компонента. При этом осуществляется разбор наименований деталей и сборок на предмет автоматического извлечения из них обозначений и наименований. Происходит разрушение абсолютных путей в модели, разбор всех имеющихся конфигураций и создание на основе всего этого электронной структуры изделия плюс автоматическое помещение всех связанных файлов в 1C:PDM. Необходимо отметить, что осуществляется и работа с библиотечными элементами. После того, как модель помещена в систему, локальная версия модели может более не использоваться, а с моделью из базы PDM теперь можно работать коллективно.

   Построенная электронная структура управляется специальными элементами в системе, т.н. "Активными документами". Активный документ соответствует определенной CAD-системе и может управлять электронной структурой изделия (ЭСИ) по командам из CAD, перестраивая ту часть ЭСИ, которая получена из модели. Одна электронная структура изделия может управляться несколькими электронными документами (но не одновременно), что позволяет работать с одной структурой изделия нескольким различным CAD-системам. Изменяя электронную структуру изделия, меняется и модель, которая связана с этой структурой через активный документ. Т.е. происходит полная двухсторонняя интеграция ЭСИ с моделью.

После помещения модели и формирование электронной структуры изделия начинается работа конструкторов с единым хранилищем PDM, из которого каждый конструктор может получить рабочую копию модели или части модели на локальное рабочее место (РМ), начать изменять ее, получая при необходимости элементы, изменяемые другими пользователями. По завершению этапа изменения рабочей копии конструктор может обновить модель в хранилище PDM на основе собственных изменений. При любом изменении модели за ней следует и ее электронная структура изделия, построенная в PDM. Редактирование осуществляется с автоматическими блокировками, что исключает одновременное изменение компонента несколькими конструкторами. Рабочая копия, находящаяся на РМ конструктора, может использоваться им для быстрого открытия. В этом случае, при обращении к PDM, файлы по цифровому коду целостности проверяются на совпадение с файлами, находящимися в хранилище, и при необходимости обновления передаются на локальное РМ, обновляя рабочую копию. Если же после изменения изделия конструктор решает сохранить эти изменения не в базовом варианте изделия, а в его ревизии, для этого существуют специальные кнопки, позволяющие автоматически создать ревизии измененных элементов с помещением этих ревизий в базу PDM. При этом каждая ревизия помещается с собственной ЭСИ, если имеет таковую. Сохранение ревизиями, или как их еще называют "итерациями", позволяет хранить несколько различных вариантов структуры модели и выбирать необходимый вариант как статическое изделие, либо как управляемое изделия.

При размещении моделей, вставке документов формируется вторичное представление данных этих документов, которое, как правило, является изображением. Просмотр таких изображений, а также просмотр чертежей, содержимого документов, осуществляется встроенным интерфейсом просмотра, а при желании - компонентом того приложения, в котором был создан документ. К таким приложениям относится PDF, TIF, все другие виды графических изображений, а также eDrawings. Редактор является мощным средством создания и изменения электронной структуры изделия.
